На сегодняшний день модельный ряд эхолотов Humminbird достаточно широк. В 2015 году на рынок вышла новая серия Humminbird Helix. В моделях приборов с 5 и 7 дюймовым экраном есть разные комбинации технологий DualBeam PLUS и Down Imaging с модулем GPS и без. Модель с технологией Side Imaging есть только с GPS. Сегодня GPS уже никого не удивишь и эта опция очень подешевела. Интерес покупателей вплотную сдвинулся к моделям с модулем GPS. Но если у Вас модель без функции навигации - не беда! Ведь производитель побеспокоился об возможности подключения внешнего модуля GPS. Также эта функция будет очень полезна, если небо очень пасмурное и получить устойчивый сигнал встроенным модулем не получается. В этой статье мы подробно рассмотрим как подключить внешний GPS модуль к эхолотам серии Helix, а в частности Helix 5 DI.

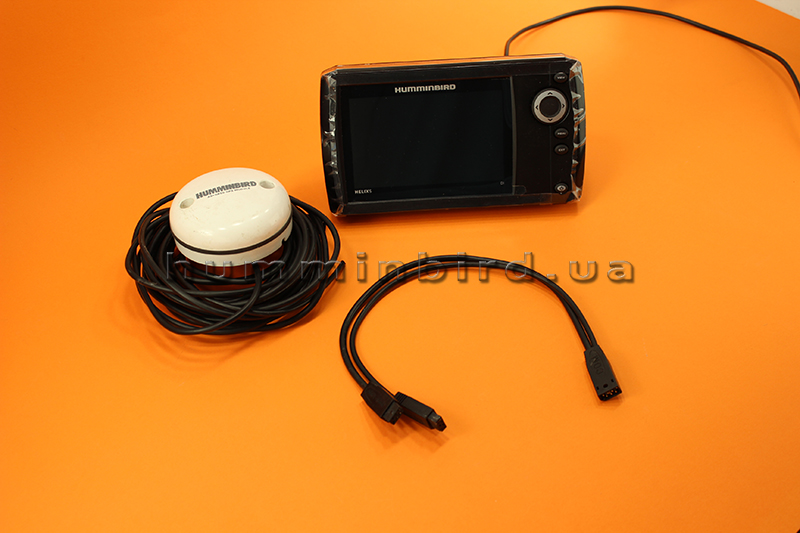

Нам понадобятся:
1) эхолот;
2) внешний GPS модуль;
Шаг первый: подготовка.
Берем наш кабель-разветвитель (Y -кабель. Если такого кабеля у Вас нет, то обратитесь за помощью к специалистам нашего сервисного центра - они вам помогут) и отрезаем разъем с подписью ASSY-COM. Внутри обнаруживаем 4 провода. Желтый и оранжевый нам не нужны - изолируем. А красный и черный нужно подключить к источнику питания эхолота по возможности через предохранитель 3А. Разъем NMEA-COM соединяем с разъемом NMEA-COM внешнего модуля(изолированные провода отходящие от модуля не используем). Разъём COM вставить в наш Helix.
Шаг второй: настройка (актуально для моделей с GPS. Для моделей без GPS оставляем заводские настройки).
Включаем прибор и делаем настройки работы прибора от внешнего модуля GPS. Для этого заходим в Меню>Навигация>GPS приемник и установить на внешний GPS. Также выключаем передачу NMEA 0183. Опять заходим в Меню>Настройки>Дополнительные>NMEA 0183 Output и установить флажок в положение OFF.
Шаг третий: проверка.

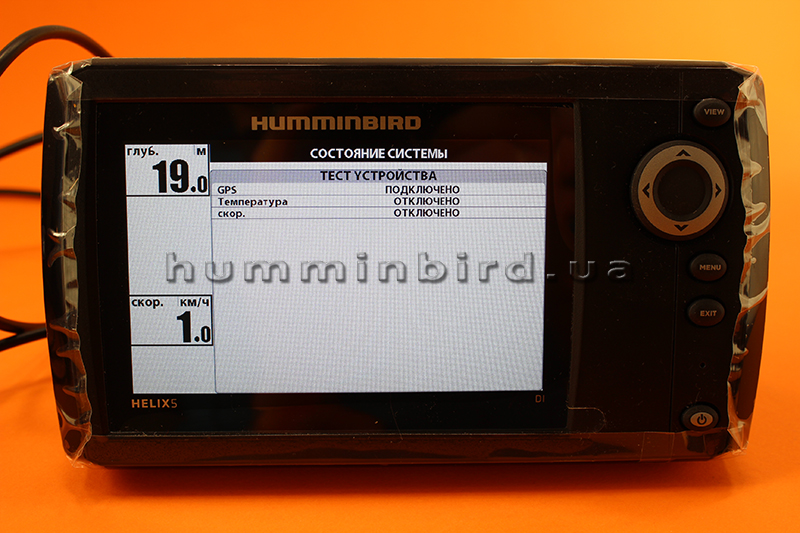

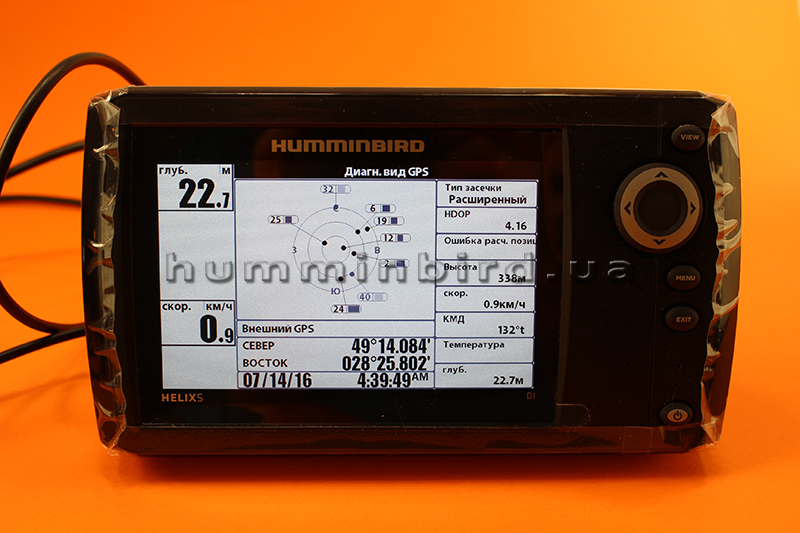

В меню выбора видов можно проверить как работает подключение. Чтобы включить диагностические виды заходим в Меню>Виды и выбираем отображение ... После этого просматриваем страницы. На странице спутников дожидаемся отметки позиционирования.
Теперь у Вас эхолот с возможностями навигации с одним маленьким недостатком - отсутствие карт, так как слота для карты памяти нет. Но пользоваться остальными прелестями системы позиционирования можно без ограничений: рисовать треки, отмечать любимые места рыбалки и потом с легкостью находить их снова и снова!
Шаг первый: подготовка.Берем наш кабель-разветвитель (Y -кабель. Если такого кабеля у Вас нет, то обратитесь за помощью к специалистам нашего сервисного центра - они вам помогут) и отрезаем разъем с подписью ASSY-COM. Внутри обнаруживаем 4 провода. Желтый и оранжевый нам не нужны - изолируем. А красный и черный нужно подключить к источнику питания эхолота по возможности через предохранитель 3А. Разъем NMEA-COM соединяем с разъемом NMEA-COM внешнего модуля(изолированные провода отходящие от модуля не используем). Разъём COM вставить в наш Helix.
Шаг второй: настройка (актуально для моделей с GPS. Для моделей без GPS оставляем заводские настройки).Включаем прибор и делаем настройки работы прибора от внешнего модуля GPS. Для этого заходим в Меню>Навигация>GPS приемник и установить на внешний GPS. Также выключаем передачу NMEA 0183. Опять заходим в Меню>Настройки>Дополнительные>NMEA 0183 Output и установить флажок в положение OFF.
Шаг третий: проверка.В меню выбора видов можно проверить как работает подключение. Чтобы включить диагностические виды заходим в Меню>Виды и выбираем отображение ... После этого просматриваем страницы. На странице спутников дожидаемся отметки позиционирования.
Теперь у Вас эхолот с возможностями навигации с одним маленьким недостатком - отсутствие карт, так как слота для карты памяти нет. Но пользоваться остальными прелестями системы позиционирования можно без ограничений: рисовать треки, отмечать любимые места рыбалки и потом с легкостью находить их снова и снова!
