Технология Side Imaging в эхолотах Humminbird

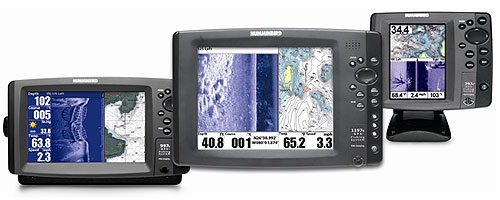

Эхолоты Humminbird с технологией Side Imaging
Компания Humminbird является основным производителем эхолотов со встроенной технологией Side Imagin для широкого круга потребителей, в то время как большинство производителей рыбопоисковой техники выпускают приборы с подобной технологией исключительно для промышленного использования.
Суть технологии Side Imaging (SI) лежит в тонком луче бокового обзора, способному на высокой частоте сканировать водное пространство.


Датчик бокового обзора SI использует 2 тонких луча, направленные в обе стороны от лодки. Они дают четкую картинку контура дна, структуры и рыб. Длина одного луча составляет 73 метра (суммарная длина лучей 146 метров) от борта. Максимальная глубина луча зависит от модели эхолота и колеблется от 30 м (модель 698cxi) до 46 м (модели 899cx, 999cx и 1199cx, Helix 5x SI GPS).
Основным преимуществом технологии Side Imaging является широкий обзор участка, что позволяет быстро проводить эффективную разведку для рыбной ловли как в соленой так и пресной воде.

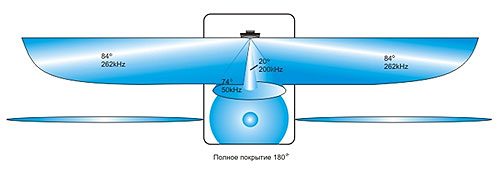

Полное покрытие 180 градусов
Рис.1
Полное покрытие 180 градусов.


Распознавание предметов под водой с помощью бокового обзора

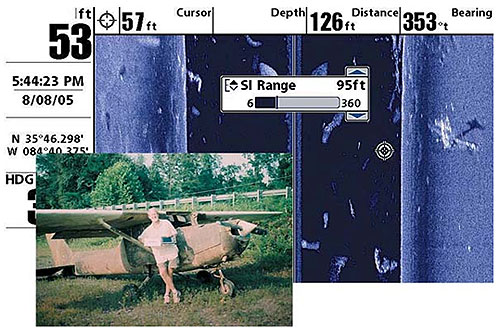

Самолет Cessna, обнаруженный с помощью эхолота
Рис.2
Самолет «Cessna», обнаружен с помощью эхолота и поднят со дна водоема.

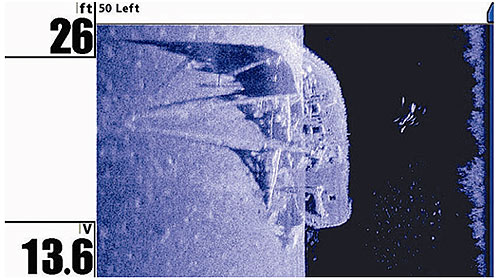

Рис.3
На изображении четко видно парусную яхту и мелкий косяк рыбы справа.

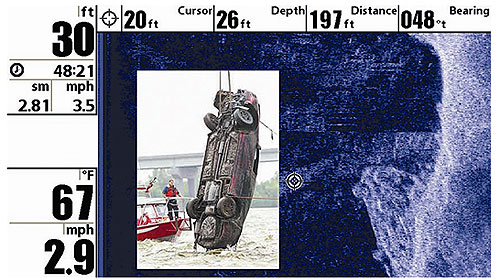

Автомобиль обнаруженный эхолотом в очень мутной воде
Рис.4
Автомобиль обнаруженный эхолотом в очень мутной воде.
Самостоятельно, без эхолота водолазам не удалось обнаружить
затопленный автомобиль.

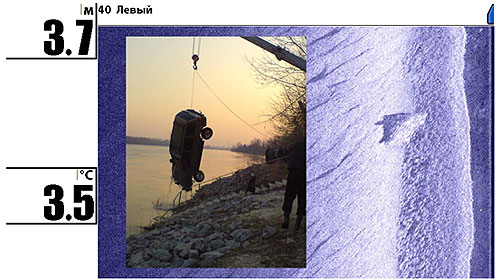

Эхолоты  Humminbird с технологией Side Imaging
Рис.5


При использовании технологии бокового обзора Side Imaging
существуют некоторые нюансы, о которых следует знать. Мы решили описать вам основные советы по работе с эхолотами со встроенной технологией SI.

1. При скорости лодки от 2 до 9 узлов боковой обзор будет намного эффективнее и качественнее. Также, следует обратить внимание, что при выборе низкой скорости необходимо выбирать длинные диапазоны, на более высоких скоростях - короткие.
Если лодка находится без движения, то эхолот будет выводить на экран одну и ту же информацию. Если движение лодки превышает рекомендуемые нормы, то могут возникнуть проблемы с отображением сканируемой информации.

2. Лучший обзор получится при прямой линии навигации. То есть, если ложка буде поворачивать, то с одной стороны волны просто будут накладываться одна на другую, а с другой стороны будут сильные веерообразные расхождения на изображении. Потому, необходимо сводить к минимуму время поворота, избегать сильных волн и раскачивания лодки со стороны в сторону.

В заключении можно сказать, что эхолотам с технологией бокового обзора SI (Side Imaging) нет равных в поиске затопленных объектов. Для искателей приключений такой прибор станет незаменимым помощником.

Автор:Сергей Д.
